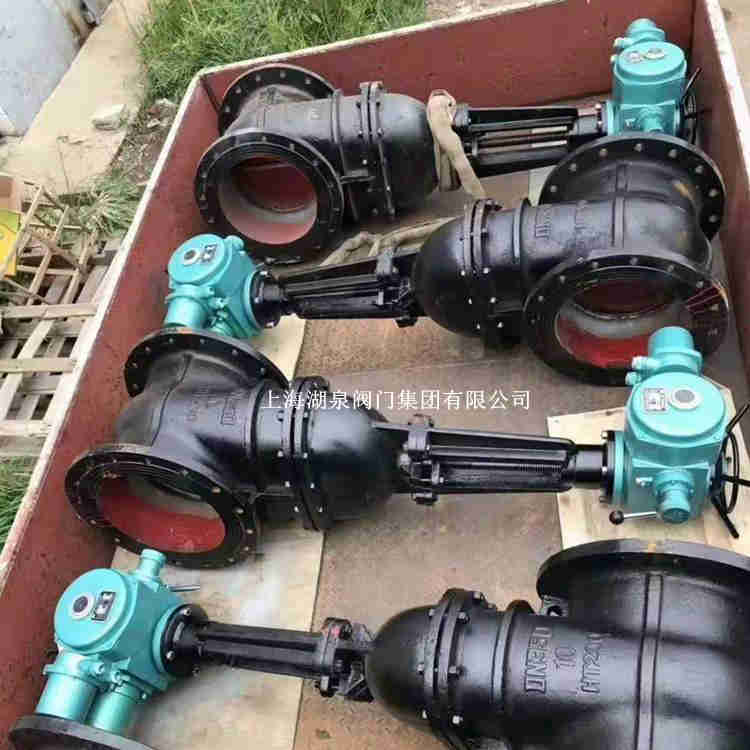

產品名稱： dn350鑲銅密封電動鑄鐵閘閥[ 2023-03-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、 dn350鑲銅密封電動鑄鐵閘閥產品介紹
上海湖泉閥門集團有限公司 鑄鐵閘閥生產廠家,資質齊全,生產周期短， DN350鑄鐵手動法蘭暗桿銅芯閘閥 結構緊湊, 鑄鐵暗桿閘閥是閘閥的結構形式之一、并且有一個相應的立桿閘閥,兩者之間的區別是它們的外觀和結構特征,鑄鐵閘閥適用于石油、化工、制藥、電力等行業,在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥,驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用...廣泛用于石油、化工、制藥、電力等行業,在蒸氣、水、油類介質的管路上作啟閉用。
二、 dn350鑲銅密封電動鑄鐵閘閥產品技術參數
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥主要性能參數 型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質 Z41T-10 10 1.0 0~200 水、蒸汽、油品 Z41T-16 16 1.6 0~200 水、蒸汽、油品 Z41T-16Z 16 1.6 -20~120 水、非腐蝕性液體、飽和蒸汽 Z41T-16Q 16 1.6 0~200 水、蒸汽、油品 Z41W-10 10 1.0 0~200 水、蒸汽、油品 CZ41W-16 16 1.6 0~200 水、蒸汽、油品 Z41W-16Q 16 1.6 0~200 水、蒸汽、油品 Z41H-10 10 1.0 0~200 水、蒸汽、油品 Z41H-16 16 1.6 0~200 水、蒸汽、油品 Z41H-16Q 16 1.6 0~200 水、蒸汽、油品 Z41H-25Q 25 2.5 0~200 水、蒸汽、油品 Z41H-40Q 40 4.0 0~200 水、蒸汽、油品
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥零部件材料 型號 材料 閥體、閥蓋、閘板 閥桿 手輪 Z41T-10 灰鑄鐵 不銹鋼 鑄鐵 Z41T-16 灰鑄鐵 不銹鋼 鑄鐵 Z41T-16Z 鑄鐵 黃銅 - Z41T-16Q 球墨鑄鐵 不銹鋼 鑄鐵 Z41W-10 灰鑄鐵 不銹鋼 鑄鐵 CZ41W-16 灰鑄鐵 不銹鋼 鑄鐵 Z41W-16Q 球墨鑄鐵 不銹鋼 鑄鐵 Z41H-10 灰鑄鐵 不銹鋼 鑄鐵 Z41H-16 灰鑄鐵 不銹鋼 鑄鐵 Z41H-16Q 球墨鑄鐵 不銹鋼 鑄鐵 Z41H-25Q 球墨鑄鐵 不銹鋼 鑄鐵 Z41H-40Q 球墨鑄鐵 不銹鋼 鑄鐵
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥主要外形及結構尺寸 DN L D D1 D2 z×Φd b f H關 H開 D0 50 180 160 125 100 4×Φ18 20 3 295 346 180 65 190 180 145 120 4×Φ18 20 3 323 408 180 80 203 195 160 135 4×Φ18 22 3 377 465 200 100 230 215 180 155 8×Φ18 22 3 433 542 200 125 255 250 210 184 8×Φ18 24 3 527 662 240 150 267 280 240 210 8×Φ23 24 3 596 754 240 200 330 335 295 265 8×Φ23 26 3 772 984 320 250 380 390 350 320 12×Φ23 28 3 904 1168 320 300 420 440 400 368 12×Φ23 28 4 1045 1357 400 350 450 500 460 428 16×Φ32 30 4 1177 1542 400 400 480 565 515 482 16×Φ25 32 4 1345 1795 500 450 510 615 565 532 20×Φ25 32 4 1510 1975 640 500 540 670 620 585 20×Φ25 34 4 1615 2102 640 600 600 780 725 685 20×Φ30 36 5 2120 2740 729

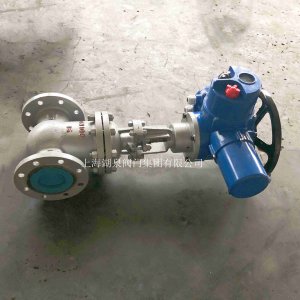

上一篇：dn200蒸汽管道專用電動閘閥 / 下一篇： 電動不銹鋼軟密封閘閥Z941H-16c dn200
