產品名稱：多回轉閥門電動裝置z30_24w[ 2022-12-08 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

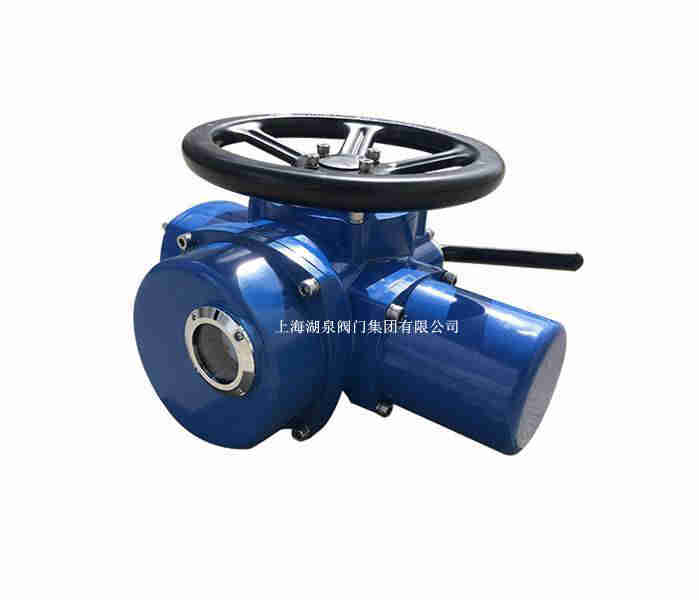

一、多回轉閥門電動裝置z30_24w產品介紹
上海湖泉閥門集團有限公司 DZW/Z多回轉戶外型閥門電動裝置(又稱電動執行機構、電動執行器、電動頭),我公司產品實行三 包,售后服務優良,產品終身保修歡迎咨詢洽談。為半自動切換,手動時需扳手柄切換,手動狀態轉變為電動時則自動運行。它由手柄、切換件、直立桿、離合器、壓簧等組成,是閥門實現開啟、關閉或調節控制的驅動設備。按使用環境分為戶外型、防爆型、整體型、整體防爆型、調節型、調節防爆型。此閥門電動裝置,通稱為Z型.適用于啟閉件做直線運動的閥門。
二、多回轉閥門電動裝置z30_24w使用環境及主要技術參數
1、供電電源：常規為交流 AC 380V±10% 50Hz。其余電壓訂貨時需作特殊說明。
2、環境溫度：-20℃～+60℃；
3、平均相對濕度：≤95％（+25℃）；
4、大氣壓力：80kPa～106kPa；
5、防護等級：IP65 特殊訂貨 IP67/68；
6、工作制：電機為 S2-10/15 短時工作制，F 級絕緣。
7、調節量信號：輸入 4～20mA DC，輸出 4～20mA DC；
8、基本誤差：≤1%；
9、行程重復誤差：≤±3%；
10、無強烈震動和沖擊的地方,無破壞金屬和絕緣材料的腐蝕性氣體、非爆炸型環境的地方；
11、法蘭連接標準：JB2920、GB12222、ISO5211、GB12223。
注：如客戶需要，本廠可定制其他轉速 12/36/48r/min 等。
型號規格 公稱轉矩（N·m） 公稱推力（KN） 最大閥桿直徑（mm） 最大轉圈數（圈） 手動
速比輸出轉速（r/min） 電機功率（KW） 參考重量（Kg） Z5 50 20 28 60 1:1 12 0.12 28 Z10 100 40 28 60 1:1 24/36 0.25/0.37 45 Z15 150 24/36 0.37/0.55 50 Z20 200 100 40 60 1:1 18/24 0.37/0.55 55 Z30 300 18/24 0.55/0.75 58 Z45 450 150 48 120 1:1
(20:1)24/36 1.1/1.5 110 Z60 600 24/36 1.5/2.2 120 Z90 900 200 60 120 1:1
(25:1)24/36 2.2/3 139 Z120 1200 24/36 3/4 142 Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250 Z250 2500 18/24 5.5/7.5 255 Z350 3500 700 80 150 20:1 18/24 7.5/10 330 Z500 5000 18/24 10/15 350
