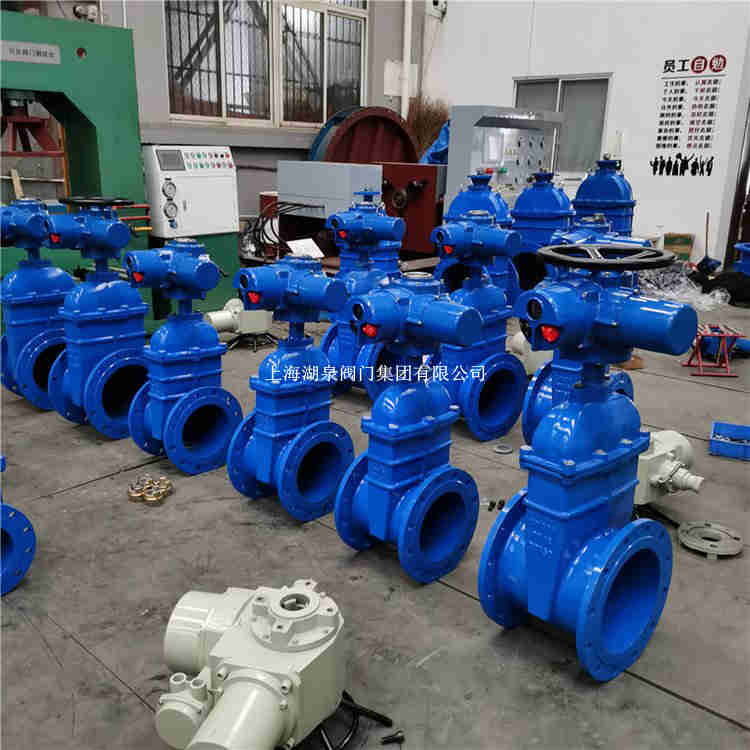

電動閘閥z941h-16c dn250什么意思，有說明書嗎
[ 2023-09-04 ]
電動閘閥z941h-16c dn250什么意思，有說明書嗎Z41H-16C閘閥是屬于單閘板閘閥，閘板上升開啟，閘板下降關閉，可作為管路開關工作的一種通用閥門。Z代表-閘閥，4代表-法蘭，1代表-直通結構，H代表-合金密封，16代表-壓力16公斤或1.6MPa，C代表-閥體材質為WCB，碳鋼或鑄鋼，DN代表口徑。DN200。
Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。
9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。
4-說明它的連接為方式為法蘭。
1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板；
H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。
16-指的是閘閥所需要的壓力為16公斤。
C-主體閘閥為WCB鑄鋼（也叫碳鋼）
DN250-閥門口徑為250.可以簡單來理解就是閥門的大小。
Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。
9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。
4-說明它的連接為方式為法蘭。
1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板；
H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。
16-指的是閘閥所需要的壓力為16公斤。
C-主體閘閥為WCB鑄鋼（也叫碳鋼）
DN250-閥門口徑為250.可以簡單來理解就是閥門的大小。
|
體、蓋、板 Body Cover Disc |
閥桿 Stem |
密封面 Sealing Face |
墊片 Sealing Shim |
填料 Packing |
工作溫度 Working Temperature |
適用介質 Suitable Medium |
| WCB | 2Cr13 |
13Cr STL 木體材料 With Body Material 尼龍 Nylon |
增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 Water Steam Ｏil Goods |
| WC1 |
38CrMoAl 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| ZGCr5Mo | ≤200 |
硝酸類 Nitric acid |
||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||
| ≤200 |
醋酸類 Acetic acid |
|||||
| ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti |
| GB 1.6MPa(BTL) | |||||||||||||||
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 |
| H (開) | 415 | 450 | 530 | 620 | 850 | 1035 | 1245 | 1450 | 1475 | 1885 | 2010 | 2180 | 2345 | 2700 | 2850 |
| H1(配DZW) | 620 | 715 | 765 | 840 | 875 | 1015 | 1135 | 1375 | 1485 | 1890 | 1990 | 2040 | 2285 | 2345 | 2680 |
| D0 | 240 | 240 | 280 | 300 | 350 | 400 | 450 | 500 | 500 | 600 | 700 | 750 | 800 | 850 | 950 |
| Wt/(Kg) | 22 | 30 | 44 | 47 | 96 | 160 | 228 | 300 | 388 | 566 | 900 | 1195 | 1450 | 2100 | 2620 |
| GB 2.5MPa | |||||||||||||
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H (開) | 415 | 450 | 530 | 620 | 850 | 1035 | 1245 | 1450 | 1475 | 1885 | 2010 | 2180 | 2345 |
| H1(配DZW) | 620 | 715 | 765 | 840 | 1015 | 1135 | 1375 | 1485 | 1485 | 1920 | 1990 | 2040 | 280 |
| D0 | 240 | 240 | 280 | 320 | 400 | 400 | 450 | 500 | 500 | 600 | 700 | 700 | 800 |
| Wt(Kg) | 23 | 32 | 46 | 67 | 112 | 218 | 290 | 324 | 430 | 650 | 1010 | 1250 | 1525 |
| GB 4.0MPa | |||||||||||||
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
| H (開) | 415 | 450 | 565 | 590 | 885 | 1065 | 1250 | 1530 | 1675 | 1900 | 2060 | 2250 | 2575 |
| D0 | 240 | 240 | 280 | 320 | 400 | 500 | 550 | 640 | 640 | 750 | 750 | 800 | 900 |
| Wt/RF(Kg) | 28 | 35 | 47 | 68 | 150 | 235 | 374 | 550 | 680 | 905 |
