z941Y-100閥門溫高壓電動鉻鉬鋼閘閥

[ 2024-06-20 ]

Z940Y/Z941H/Z941Y-16I/Z941Y-25I/Z941Y-40I/Z941Y-63I/Z941Y-64I/Z941Y-100I/Z941Y-160I電動鉻鉬鋼閘閥、防爆電動高壓法蘭閘閥、一體化智能型隔爆電動閘閥、開關型電動法蘭閘閥、耐高溫電動鉻鉬鋼閘閥是一種特殊類型的閘閥，它結合了電動驅動器和鉻鉬鋼材料，可以在高溫環境下工作。這種閘閥通常用于工業領域，如電力、石油、化工等，在這些領域中需要高溫環境下的密封和調節功能。

z941Y-100閥門

鉻鉬鋼材質：ASTMA217 WC6、ASTMA217 WC9、A182、F11、F22、F91、鉻鉬鋼鑄件牌號Wc6.Wca.ZG16Cr5MoG 鉻鉬鋼標準號：JB/T5263-1996.GB/T16253，鉻鉬鋼鍛件牌號：15CrMo.12Cr5Mo.0Cr5Mo鉻鉬鋼標準號：JB4726 JB/T9626-1999，鉻鉬鋼鑄件牌號WC9.ZG15Cr1MoV。連接方式：內螺紋、絲口、絲扣、內絲、RJ/FM/RF法蘭、焊接、SW承插焊、BW對焊。驅動方式：手動、傘齒輪、氣動、電動、電液動。

耐高溫電動鉻鉬鋼閘閥是一種高性能的閥門，具有耐高溫、電動驅動、優良密封和調節功能等優點。它可以廣泛應用于各種工業領域中，為工業生產提供可靠的保障。同時，它的優良性能和高可靠性也讓它成為工業閥門領域的優秀代表之一。在未來，隨著工業自動化的不斷發展，耐高溫電動鉻鉬鋼閘閥的應用前景將更加廣闊。

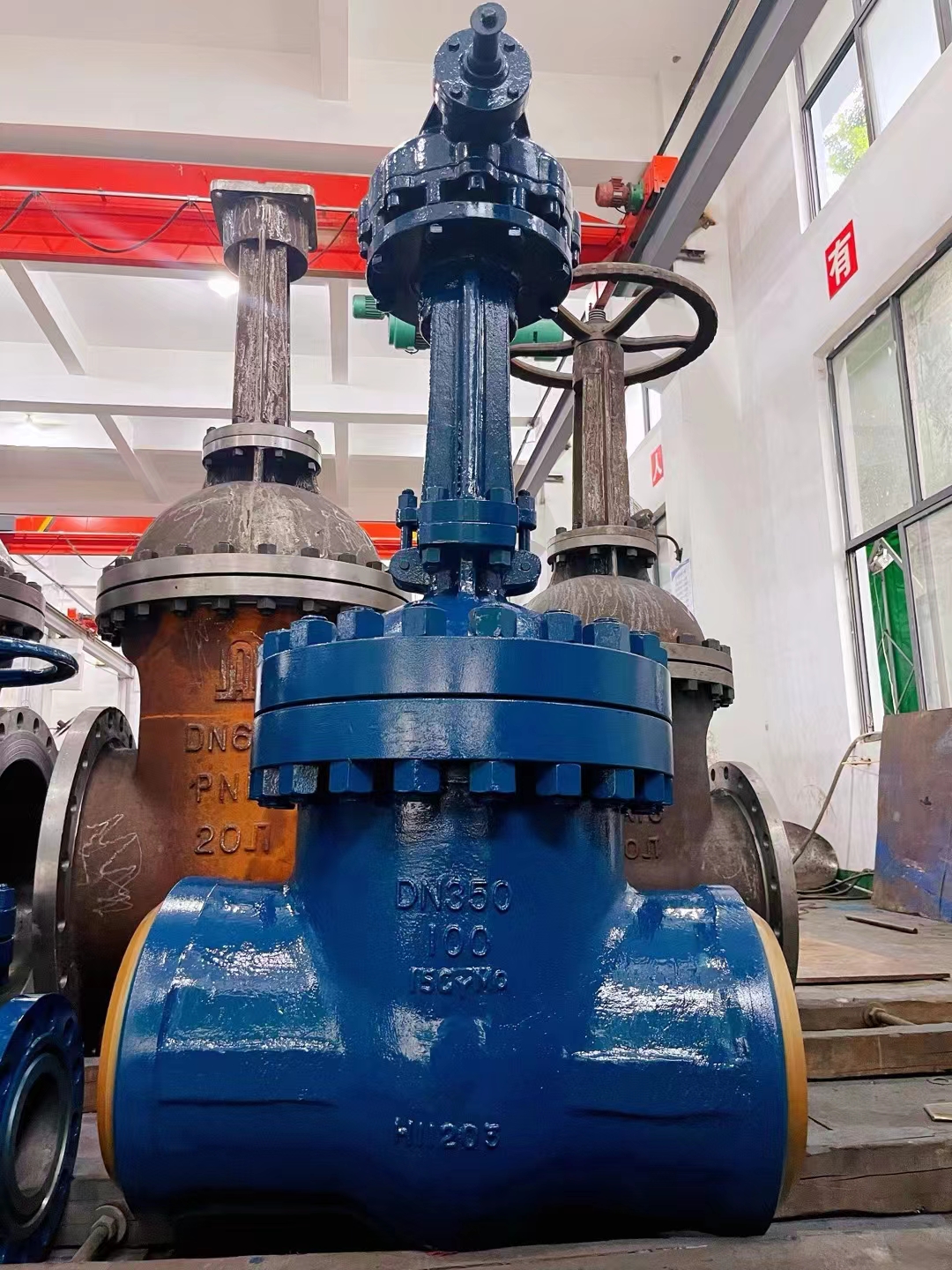

<img alt="閥門 data-cke-saved-src=" uploads="" 240620="" 1-24062016462h18.jpg"="" src="/uploads/240620/1-24062016462H18.jpg" style="width: 650px; height: 650px;">

Z941Y高溫鉻鉬鋼閘閥產品引用標準
Z941Y高溫鉻鉬鋼閘閥設計與制造：GB12234
Z941Y高溫鉻鉬鋼閘閥結構長度：GB12221
Z941Y高溫鉻鉬鋼閘閥壓力溫度等級：GB9131 GB/T74 HG20604
Z941Y高溫鉻鉬鋼閘閥連接法蘭：JG/T79 GB9113 HG20593-20635
Z941Y高溫鉻鉬鋼閘閥試驗與檢驗：GB13927 JB/T9092
Z941Y高溫鉻鉬鋼閘閥產品用途
Z941Y高溫鉻鉬鋼閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各
種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

1.6MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

2.5MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

4.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

6.4MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

10.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

16.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
