閘閥|Z45T-16|DN100代表的含義及生產廠家
[ 2024-12-11 ]

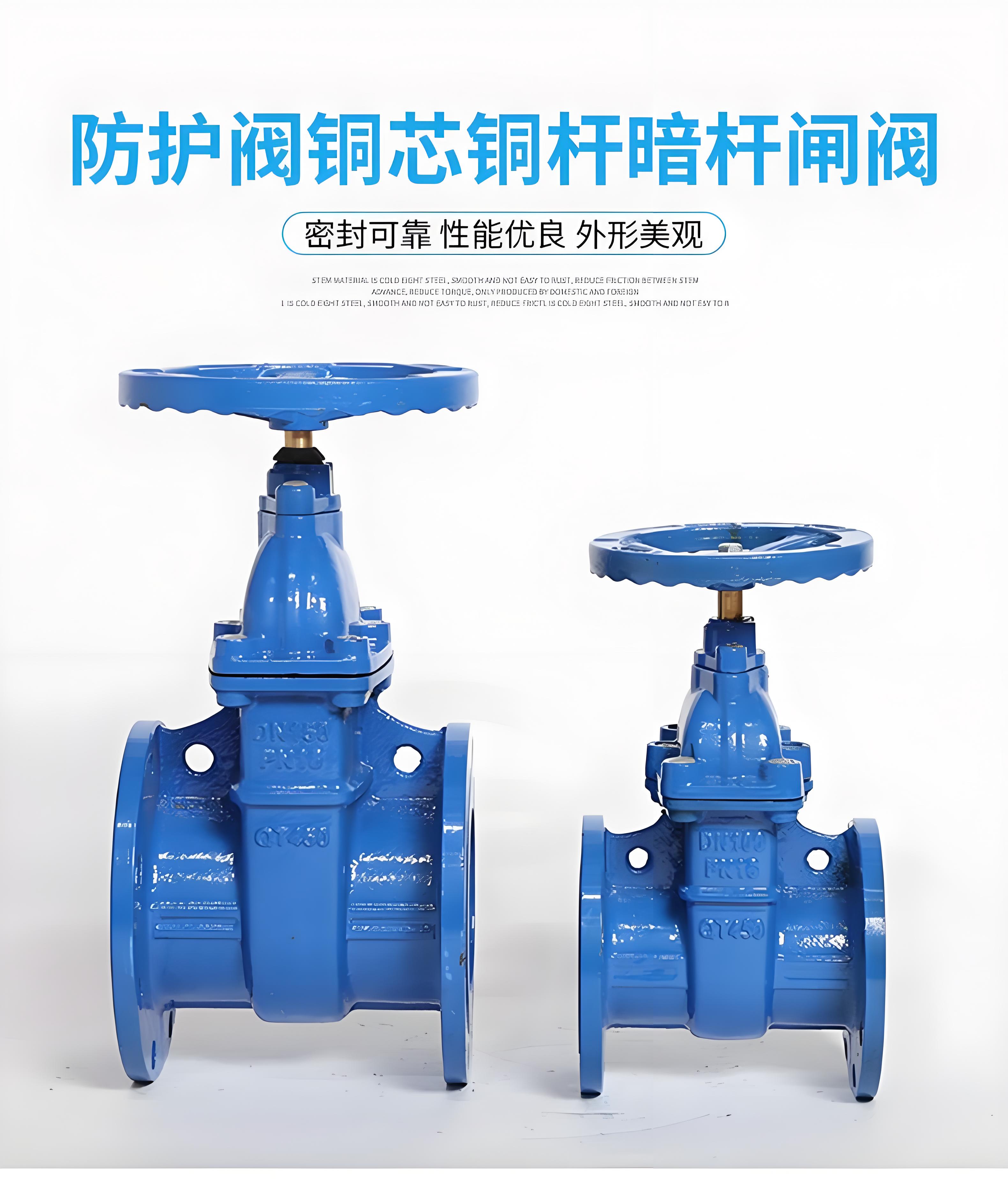

閘閥Z45T-16-DN100代表的含義如下：
- Z：代表閥門類別，即閘閥。
- 4：代表連接方式，即法蘭連接。
- 5：代表結構形式，即暗桿結構。
- T：代表閥座堆焊材料，這里是黃銅。
- 16：代表公稱壓力，即1.6MPa。
- Q：代表閥體材質，這里是球墨鑄鐵。
- RF：代表法蘭連接面，即突面。
- DN100：代表公稱通徑，即100mm。
適用場景和性能特點
這種型號的閘閥適用于需要法蘭連接、暗桿結構、黃銅閥座堆焊、1.6MPa公稱壓力、球墨鑄鐵閥體材質、突面法蘭連接面和100mm公稱通徑的場合。其性能特點包括良好的密封性能和較強的耐壓能力，適用于各種工業管道系統中，特別是在需要承受一定壓力和溫度變化的場合。
產品性能參數
產品零部件材料
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| BSZ45T-10 | 10 | 1.0 | ≤100 | 水 |
| BSZ45T-16Q | 16 | 1.6 | ≤100 | 水 |
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z45T-10 | 灰鑄鐵 | 鉻不銹鋼 | 鑄鋁青銅 | O 形圈 |
| Z4T5-16Q | 球墨鑄鐵 | 鉻不銹鋼 | 鑄鋁青銅 | O 形圈 |
| DN | L | D | D1 | D2 | z×Φd | H |
|---|---|---|---|---|---|---|
| 50 | 178 | 165 | 125 | 102 | 4×Φ19 | 285 |
| 65 | 190 | 185 | 145 | 122 | 4×Φ19 | 305 |
| 80 | 203 | 200 | 160 | 138 | 8×Φ19 | 330 |
| 100 | 229 | 220 | 180 | 158 | 8×Φ19 | 405 |
| 125 | 254 | 250 | 210 | 188 | 8×Φ19 | 460 |
| 150 | 267 | 285 | 240 | 212 | 8×Φ23 | 506 |
| 200 | 292 | 340 | 295 | 268 | 12×Φ23 | 610 |
| 250 | 330 | 405 | 355 | 320 | 12×Φ28 | 730 |
| 300 | 356 | 460 | 410 | 378 | 12×Φ28 | 950 |
| 350 | 381 | 520 | 470 | 438 | 16×Φ28 | 1125 |
| 400 | 406 | 582 | 525 | 490 | 16×Φ31 | 1200 |
| 450 | 432 | 640 | 585 | 550 | 20×Φ31 | 1320 |
| 500 | 457 | 715 | 650 | 610 | 20×Φ34 | 1410 |
| 600 | 508 | 840 | 770 | 725 | 20×Φ37 | 1500 |
| 700 | 610 | 910 | 840 | 795 | 24×Φ37 | 1700 |
| 800 | 660 | 1025 | 950 | 900 | 24×Φ40 | 1850 |
| 900 | 711 | 1125 | 1050 | 1000 | 28×Φ40 | 2250 |
| 1000 | 811 | 1255 | 1170 | 1115 | 28×Φ43 | 2400 |
