閥門電動裝置dzw30-24說明書及內部原理圖

[ 2024-08-02 ]

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。多回轉電動裝置按防護類型分：有戶外型和隔爆型；按控制方式分：有常規型、整體型和整體調節型；按連接型式分：有轉矩型、電站型和推力型。

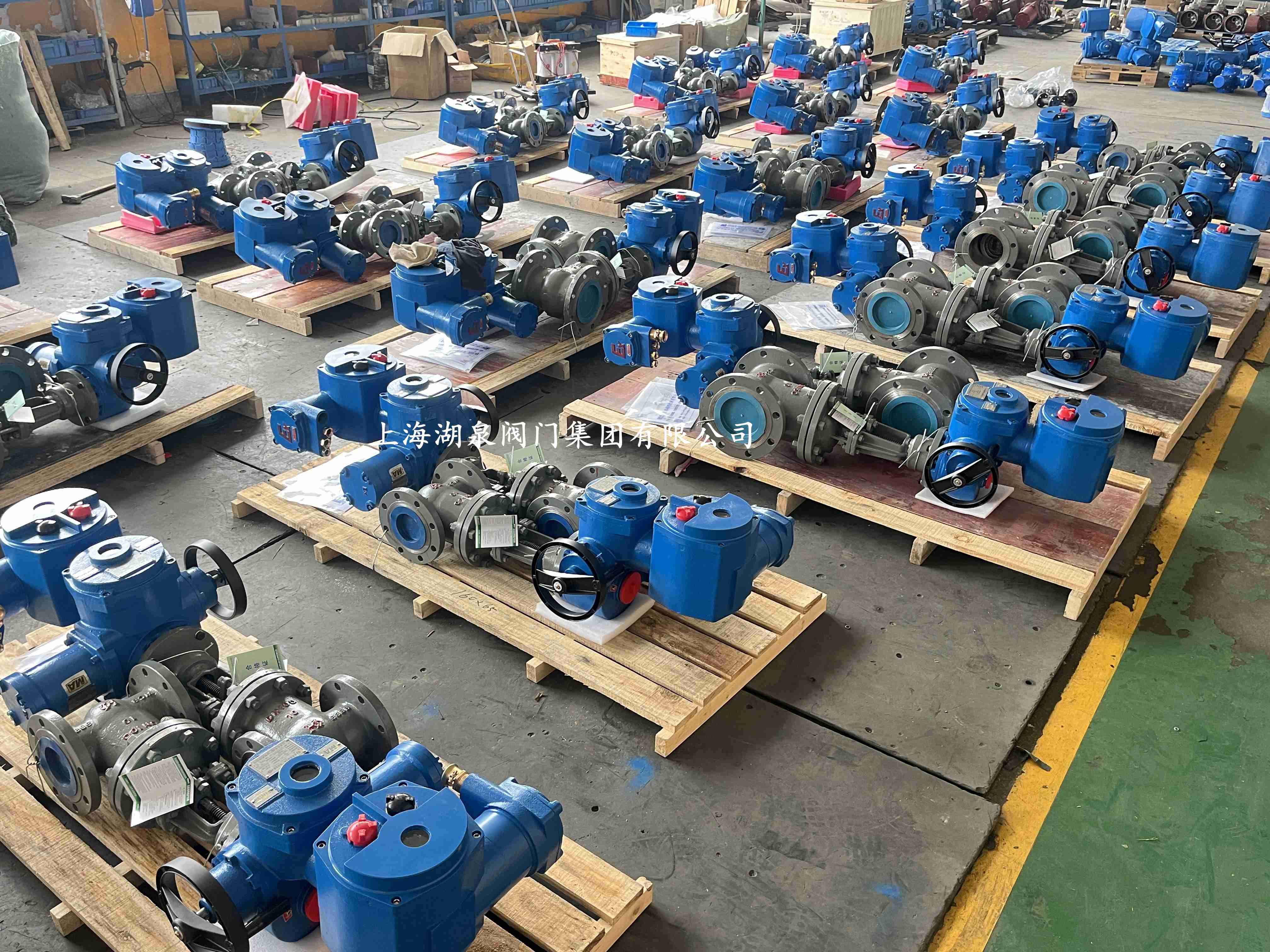

執行器

外形和外形尺寸見表3和圖1表

型號	H	H1	L1	L2	L3	F	F1	F2	F3	F4	ΦD
Z5	271	96	158	226	249	158	259		310		316
Z10~Z30	316	130	200	238	295	200	255	317	349	374	400
Z45/Z60	415	195	277	277	394	230	275	391	369	394	460
Z90/Z120	453	195	281	281	412	278	310	426	404	429	556
Z180/Z250	585	250	320	320	474	295	360	476	455	476	320
Z350/Z500	717	280	399	399	1076	433	417	442	417	542	565

注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型

注2：F1為戶外型 F2為隔爆型 F3為整體型

F4為整體隔爆型/整體調節隔爆型

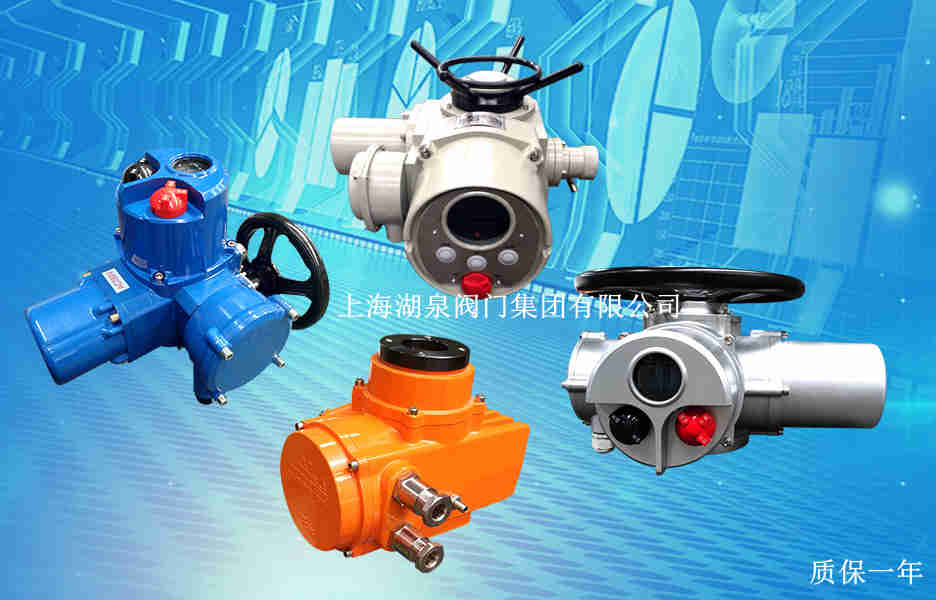

執行器廠家

轉矩型連接尺寸

型號	轉矩型JB2920
型號	法蘭號	D	D1	D2 (H9)	h1	f	h	d1	d2	d	n	α
Z5/Z10/Z15	2	145	120	90	2	4	8	30	45	M10	4	45°
Z5/Z10/Z15	2I	115	95	75			6	26	39	M8
Z20/Z30	3	185	160	125			10	42	58	M12
Z20/Z30	3I	145	120	90			8	30	45	M10
Z45/Z60	4	225	195	150		5	12	50	72	φ18
Z90/Z120	5	275	235	180			14	62	82	φ22
Z90/Z120	5I	230	195	150			12	50	72	φ18
Z180/Z250	7	330	285	220	3	6	16	72	98	φ26
Z350/Z500	8	380	340	280	3	6	20	83	118	φ22	8	22.5°

推力型連接尺寸

型號	推力型GB12222
型號	法蘭號	D	D1	D2 (f8)	f	d1 max	d	L	n	α
Z5/Z10/Z15	F10	125	102	70	3	T28	M10	40	4	45°
Z20/Z30	F14	175	140	100	4	T36	M16	55
Z45/Z60	F16	210	165	130	5	T44	M20	70
Z90/Z120	F25	300	254	200		T60	M16	90	8	22.5°
Z180/Z250	F30	350	298	230		T70	M20	110
Z350/Z500	F35	415	356	260		T80	M30	150

1、本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；

2、安裝時應保證維修檢查人員拆卸各部件所需的空間；

3、安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；

4、與閥門連接的螺栓不得低于8.8級；

5、當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；

6、當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

7、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；

8、視窗不得與硬物碰撞；

9、本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；

10、閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。

DZW10-18Z,DZW20-18Z,DZW30-18Z,DZW45-24Z,DZW60-24Z,DZW90-24Z,DZW120-24Z,DZW180-18Z,DZW250-18Z,DZW350-18Z,DZW500-18Z,DZW800-18Z,DZW10-24Z,DZW20-24Z,DZW30-24Z
